Cách Cài Đặt Timer Hẹn Giờ KG316T Chính Xác Từ A Đến Z: Hướng Dẫn Chi Tiết Chuyên Sâu

Cách cài

Bộ hẹn giờ KG316T-II là một giải pháp tự động hóa phổ biến giúp kiểm soát thiết bị điện một cách chính xác và tin cậy. Việc thành thạo cách cài đặt timer hẹn giờ kg316t là bước quan trọng để tối ưu hóa việc sử dụng điện trong gia đình và công nghiệp. Thiết bị này hoạt động dựa trên nguyên tắc bộ hẹn giờ điện tử kỹ thuật số với độ chính xác cao. Bài viết này cung cấp quy trình chi tiết từng bước để lập trình thời gian hiệu quả, từ thiết lập cơ bản đến đấu nối nâng cao. Nắm vững sơ đồ đấu nối và các lưu ý kỹ thuật sẽ giúp bạn đạt được hiệu quả tiết kiệm năng lượng tối đa và kéo dài tuổi thọ thiết bị thông qua việc kiểm soát chu kỳ bật tắt hợp lý.

Chuẩn Bị Toàn Diện Trước Khi Cài Đặt Bộ Hẹn Giờ KG316T

Trước khi tiến hành lập trình, việc chuẩn bị kỹ lưỡng là cần thiết để đảm bảo quá trình diễn ra suôn sẻ và an toàn. Sự chuyên nghiệp thể hiện ở việc nắm rõ các yêu cầu về thiết bị và điện áp. Kiểm tra nguồn điện đầu vào là bước không thể bỏ qua để bảo vệ timer và tải được kết nối.

Các Thiết Bị Cần Thiết và Kiểm Tra An Toàn

Để cài đặt timer hẹn giờ KG316T-II, bạn cần chuẩn bị đầy đủ các dụng cụ cơ bản. Điều này bao gồm một chiếc tua vít nhỏ để đấu nối dây điện chắc chắn. Dây điện phải có tiết diện phù hợp với công suất tải mà bạn dự định điều khiển. Việc sử dụng dây kém chất lượng tiềm ẩn nguy cơ chập cháy rất cao.

Bạn cũng cần có một đồng hồ vạn năng để kiểm tra điện áp nguồn. Điện áp tiêu chuẩn cho KG316T-II là 220V AC. Xác minh điện áp giúp đảm bảo thiết bị hoạt động trong phạm vi an toàn cho phép. Luôn ngắt nguồn điện chính trước khi thực hiện bất kỳ thao tác đấu nối nào.

Nguyên Tắc Đấu Nối Cơ Bản của KG316T

Bộ hẹn giờ KG316T-II thường có bốn chân đấu nối chính. Hai chân dùng để cấp nguồn cho timer hoạt động (L và N). Hai chân còn lại là tiếp điểm đầu ra, dùng để cấp điện cho tải hoặc điều khiển cuộn hút khởi động từ. Cần đặc biệt lưu ý đến công suất chịu tải tối đa của rơ-le bên trong timer.

Thông thường, công suất chịu tải trực tiếp của KG316T-II là khoảng 25A hoặc 30A. Tuy nhiên, để đảm bảo độ bền và an toàn, các chuyên gia khuyên dùng tải ổn định dưới 10A (khoảng 1000W). Nếu tải có công suất lớn hơn, bắt buộc phải sử dụng Khởi động từ (Contactor) làm thiết bị trung gian để tránh hư hỏng rơ-le nội bộ của timer.

Quy Trình Kích Hoạt và Thiết Lập Thời Gian Thực

Quá trình kích hoạt ban đầu đảm bảo rằng bộ hẹn giờ điện tử đã sẵn sàng tiếp nhận lập trình. Đây là các bước cơ bản mà bất kỳ người dùng nào cũng cần thực hiện lần đầu tiên hoặc sau khi timer bị mất nguồn dài.

Khởi Động Thiết Bị và Thao Tác Reset

Khi mới mua về hoặc sau khi ngắt điện lâu, pin dự phòng của timer có thể yếu hoặc hết. Hãy cấp nguồn 220V vào chân cấp nguồn của timer và chờ khoảng 5 phút. Việc này giúp sạc lại pin dự phòng bên trong thiết bị. Pin này duy trì thời gian và các chương trình đã lập trình khi mất điện lưới.

Sau khi sạc, bạn cần nhấn giữ nút C (Reset) trong vài giây rồi thả ra. Thao tác này giúp thiết bị khởi động lại và xóa mọi cài đặt cũ (nếu có). Màn hình hiển thị sẽ sáng lên, bắt đầu ở chế độ mặc định. Đây là lúc bạn có thể tiếp tục thực hiện cách cài đặt timer hẹn giờ kg316t.

Vô Hiệu Hóa Chế Độ Khóa Màn Hình (Tắt biểu tượng ‘a ngược’)

Trên màn hình của KG316T-II, nếu xuất hiện biểu tượng chữ ‘a ngược’ (ký hiệu khóa), điều này có nghĩa là mọi chức năng lập trình đang bị vô hiệu hóa. Đây là tính năng khóa trẻ em hoặc khóa chương trình. Bạn cần phải tắt biểu tượng này trước khi làm bất cứ điều gì khác.

Thao tác thực hiện là nhấn liên tục nút C/R (Cancel/Recall) cho đến khi ký tự ‘a ngược’ trên màn hình biến mất. Việc này mở khóa toàn bộ các nút điều chỉnh và lập trình. Bây giờ, bạn có thể điều chỉnh thời gian thực và lập trình chu kỳ bật tắt cho thiết bị.

Đồng Bộ Thời Gian Thực Tế

Việc thiết lập thời gian thực chính xác là nền tảng để các chương trình hẹn giờ hoạt động đúng. Đây là bước quan trọng để đảm bảo tính xác đáng của mọi chu kỳ đã lập trình thời gian.

Để cài đặt, bạn nhấn giữ biểu tượng Đồng hồ (Clock). Trong khi vẫn giữ nút Đồng hồ, lần lượt sử dụng các nút sau:

D+ (Day): Dùng để chọn ngày trong tuần (từ Thứ 2 đến Chủ Nhật).
H+ (Hour): Dùng để điều chỉnh Giờ hiện tại.
M+ (Minute): Dùng để điều chỉnh Phút hiện tại.

Sau khi điều chỉnh xong, chỉ cần thả nút Đồng hồ ra. Thiết bị sẽ tự động lưu lại thời gian thực đã được thiết lập.

Hình ảnh bộ hẹn giờ KG316T-II hiển thị màn hình và các nút điều khiển

Hướng Dẫn Lập Trình Chu Kỳ Bật/Tắt Tự Động

Đây là phần cốt lõi của cách cài đặt timer hẹn giờ kg316t, nơi bạn định nghĩa chính xác thời điểm thiết bị của bạn sẽ bật và tắt. Timer KG316T-II cho phép thiết lập đến 16 chương trình khác nhau, mang lại tính linh hoạt cao.

Thiết Lập Chương Trình ‘ON’ Đầu Tiên (1 on)

Trước khi lập trình, bạn cần đảm bảo màn hình không bị khóa (biểu tượng ‘a ngược’ đã tắt). Nhấn nút P (Program). Màn hình sẽ hiển thị 1 on. Ký hiệu này đại diện cho chương trình Bật (ON) đầu tiên.

Sau đó, sử dụng các nút sau để định nghĩa thời gian và ngày bật:

D+: Rất quan trọng, đây là nút để chọn các tổ hợp ngày. Bạn có thể chọn Bật vào tất cả các ngày trong tuần, chỉ ngày làm việc (Thứ 2-6), chỉ cuối tuần (Thứ 7-CN), hoặc các ngày luân phiên theo ý muốn.
H+: Chọn Giờ Bật.
M+: Chọn Phút Bật.

Ví dụ: Bạn muốn thiết bị bật lúc 6:00 sáng từ Thứ Hai đến Thứ Sáu. Bạn nhấn D+ đến khi màn hình hiển thị tổ hợp 2 3 4 5 6, sau đó chỉnh H+ thành 6, và M+ thành 00.

Thiết Lập Chương Trình ‘OFF’ Đầu Tiên (1 off)

Sau khi cài đặt xong thời gian Bật (1 on), nhấn tiếp nút P một lần nữa. Màn hình sẽ chuyển sang hiển thị 1 off. Ký hiệu này đại diện cho chương trình Tắt (OFF) tương ứng với chương trình ON vừa cài.

Tương tự, bạn sử dụng các nút D+, H+, M+ để định nghĩa thời gian và ngày Tắt. Quan trọng là ngày Tắt phải khớp với tổ hợp ngày Bật đã chọn ở bước 1 on.

Ví dụ: Bạn muốn Tắt lúc 7:00 sáng (sau khi bật 1 tiếng). Bạn chỉnh H+ thành 7, M+ thành 00. Lưu ý, khoảng cách giữa ON và OFF tối thiểu là 1 phút.

Khai Thác Tối Đa 16 Chương Trình Hẹn Giờ

Thiết bị này cho phép bạn lập trình tổng cộng 16 cặp chu kỳ bật tắt (từ 1 on/off đến 16 on/off). Sau khi cài đặt xong cặp 1 on/off, bạn tiếp tục nhấn nút P. Màn hình sẽ hiển thị 2 on, và bạn lặp lại các bước trên.

Tính năng này cho phép bạn tạo ra các lịch trình phức tạp. Ví dụ: Bạn cần tưới cây 3 lần một ngày (sáng, trưa, chiều) và bật đèn quảng cáo 2 lần một ngày (tối sớm và khuya). Tổng cộng bạn sẽ cần 5 cặp ON/OFF. Sau khi hoàn thành tất cả các chương trình, bạn nhấn nút Đồng hồ để thoát khỏi chế độ lập trình.

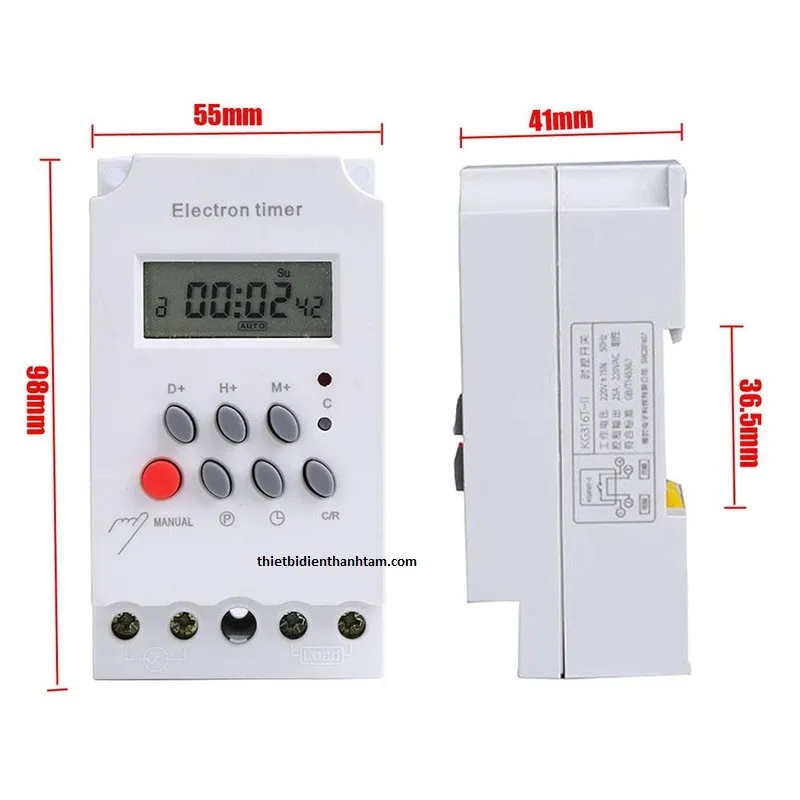

Màn hình hiển thị chi tiết các thông số lập trình của timer KG316T-II

Chế Độ Vận Hành và Các Nút Điều Khiển Quan Trọng

Việc hiểu rõ các nút điều khiển giúp bạn quản lý thiết bị hiệu quả hơn. Đặc biệt là nút Manual, nó quyết định bộ hẹn giờ điện tử của bạn có hoạt động tự động hay không.

Chức Năng Của Nút Manual (On, Auto, Off)

Nút Manual (thường là nút đỏ, hoặc nút có biểu tượng tay) có chức năng chuyển đổi giữa ba chế độ vận hành:

ON (Luôn Mở): Cấp điện đầu ra liên tục, bất kể chương trình lập trình thời gian nào đã được cài đặt.
OFF (Luôn Ngắt): Ngắt điện đầu ra liên tục, thiết bị không hoạt động.
AUTO (Tự Động): Đây là chế độ quan trọng nhất. Thiết bị sẽ tự động bật/tắt theo đúng lịch trình đã được lập trình.

Sau khi hoàn tất cách cài đặt timer hẹn giờ kg316t, bạn PHẢI nhấn nút Manual cho đến khi màn hình hiển thị chế độ AUTO. Nếu bạn để ở ON hoặc OFF, timer sẽ không thực hiện các chương trình đã cài.

Nút C/R và Chức Năng Reset Toàn Bộ

Nút C (Clear/Reset) và C/R (Cancel/Recall) phục vụ hai mục đích khác nhau. Nút C đơn lẻ (thường được nhấn giữ) là để khôi phục cài đặt gốc, xóa toàn bộ bộ nhớ và khởi động lại vi mạch.

Trong khi đó, nút C/R được sử dụng khi lập trình. Khi bạn ở chế độ 1 on, 1 off, nút này dùng để xóa chương trình hẹn giờ hiện tại. Nếu bạn đang ở chế độ thời gian thực, nhấn C/R liên tục sẽ bật hoặc tắt chế độ khóa màn hình (‘a ngược’).

Phân Tích Các Ký Hiệu Trên Màn Hình Hiển Thị

Nắm vững các ký hiệu giúp bạn lập trình thời gian chính xác và chẩn đoán sự cố nhanh chóng.

Biểu tượng Đồng hồ: Chỉ ra rằng bạn đang ở chế độ xem/chỉnh thời gian thực.
Biểu tượng ‘a ngược’: Chỉ ra màn hình đang bị khóa, các nút không hoạt động.
Chữ ON/OFF nhỏ: Hiển thị trạng thái rơ-le đầu ra. ON là đang cấp điện, OFF là đang ngắt điện.
Các số 1-16: Cho biết bạn đang ở chương trình hẹn giờ thứ mấy.
Các chữ cái 2-7 và S: Đại diện cho các ngày trong tuần (Thứ 2 đến Chủ Nhật – S).

Sơ Đồ Đấu Nối Nâng Cao Cho Tải Công Suất Lớn

Để đạt được hiệu quả tiết kiệm năng lượng và đảm bảo an toàn tối đa cho các hệ thống công suất cao, việc hiểu rõ sơ đồ đấu nối với thiết bị trung gian là điều kiện bắt buộc.

Tại Sao Phải Dùng Khởi Động Từ (Contactor)?

Như đã đề cập, rơ-le bên trong KG316T-II chỉ chịu được dòng điện định mức nhỏ (thường 20A-30A). Khi điều khiển các thiết bị công suất lớn như bơm nước 3-5HP, máy nén khí, hoặc hệ thống sưởi công nghiệp, dòng khởi động và dòng làm việc sẽ vượt quá giới hạn này. Việc này dẫn đến hiện tượng cháy, dính tiếp điểm rơ-le, làm hỏng timer và gây nguy hiểm.

Khởi động từ (Contactor) là một rơ-le công suất lớn được thiết kế để chịu được dòng tải cao. Timer KG316T-II khi đó chỉ có nhiệm vụ điều khiển cuộn hút của Contactor. Dòng điện tiêu thụ của cuộn hút Contactor rất nhỏ, chỉ khoảng 0.2A – 0.5A, nằm trong khả năng điều khiển an toàn tuyệt đối của timer.

Phân Tích Sơ Đồ Đấu Nối Chi Tiết

Sơ đồ đấu nối timer với Contactor được áp dụng cho mọi hệ thống công suất lớn.

Cấp nguồn cho Timer: Dây L (pha nóng) và N (pha nguội) của nguồn 220V được đấu vào chân cấp nguồn của KG316T-II.
Điều khiển Cuộn Hút Contactor:
- Một chân đầu ra (thường là chân Tải/NO) của KG316T-II được đấu vào chân A1 của cuộn hút Contactor.
- Chân còn lại (thường là chân N) được đấu vào chân A2 của cuộn hút Contactor.
Cấp nguồn cho Tải: Nguồn điện chính (3 pha hoặc 1 pha) được đấu vào các tiếp điểm chính (L1, L2, L3) của Contactor. Tải được đấu nối vào các tiếp điểm đầu ra (T1, T2, T3) tương ứng.

Khi timer Bật (ON), nó cấp điện cho cuộn hút Contactor. Contactor hút lại, đóng các tiếp điểm chính và cấp điện cho tải công suất lớn. Khi timer Tắt (OFF), cuộn hút mất điện, Contactor nhả ra, ngắt điện khỏi tải. Sơ đồ này đảm bảo an toàn, ổn định và tuổi thọ cho toàn bộ hệ thống.

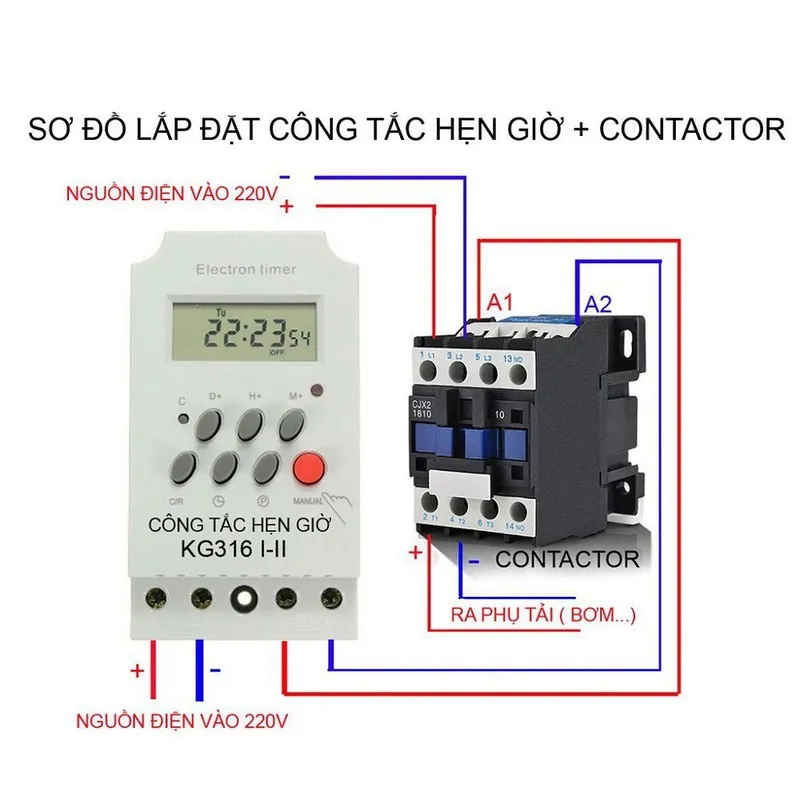

Sơ đồ đấu nối chi tiết timer KG316T-II với khởi động từ (Contactor) cho tải công suất lớn

Khắc Phục Sự Cố Thường Gặp Khi Cài Đặt Timer KG316T

Mặc dù việc cách cài đặt timer hẹn giờ kg316t khá đơn giản, người dùng vẫn có thể gặp phải một số vấn đề phổ biến. Việc chẩn đoán và khắc phục nhanh chóng là một kỹ năng cần thiết.

Timer Không Hoạt Động Theo Chương Trình

Đây là lỗi thường gặp nhất sau khi đã lập trình.

Kiểm tra Chế độ Khóa: Đảm bảo biểu tượng ‘a ngược’ đã được tắt bằng cách nhấn C/R.
Kiểm tra Chế độ Manual: Bắt buộc phải chuyển nút Manual về chế độ AUTO. Nếu đang ở ON hoặc OFF, chương trình sẽ bị bỏ qua.
Kiểm tra Thời gian Thực: Nếu thời gian thực của timer (thứ/giờ/phút) không khớp với thời gian thực tế, các chu kỳ sẽ Bật/Tắt sai lệch. Hãy thiết lập lại lập trình thời gian chính xác.
Lịch trình Ngày: Kiểm tra lại tổ hợp ngày đã chọn trong 1 on/off có đúng không (ví dụ: đang là Thứ Bảy nhưng lịch trình chỉ đặt cho Thứ Hai – Thứ Sáu).

Màn Hình Bị Khóa hoặc Trống

Nếu màn hình trống, nguyên nhân thường là do mất nguồn điện lưới hoặc pin dự phòng đã hết kiệt. Cần cấp nguồn AC trong ít nhất 5-10 phút để sạc lại pin dự phòng. Sau đó, thực hiện lại thao tác Reset (nhấn giữ nút C) để khởi động lại màn hình.

Nếu màn hình bị khóa, hãy nhấn C/R liên tục như đã hướng dẫn. Một số lỗi nhỏ có thể được khắc phục bằng cách nhấn giữ nút C để khôi phục toàn bộ cài đặt về trạng thái ban đầu và thực hiện lại cách cài đặt timer hẹn giờ kg316t.

Vấn đề về Công Suất Tải và An Toàn Điện

Nếu timer hoạt động không ổn định, có mùi khét, hoặc rơ-le không ngắt được, gần như chắc chắn là do quá tải. Hãy ngắt nguồn ngay lập tức. Cần kiểm tra lại công suất tải thực tế. Nếu vượt quá 1000W, bạn tuyệt đối phải chuyển sang sử dụng Contactor để bảo vệ bộ hẹn giờ điện tử và tránh nguy cơ cháy nổ. Tuân thủ sơ đồ đấu nối an toàn là ưu tiên hàng đầu.

Việc thành thạo cách cài đặt timer hẹn giờ kg316t là một kỹ năng cần thiết giúp tối ưu hóa việc sử dụng điện, đảm bảo an toàn và đạt được hiệu quả tiết kiệm năng lượng lâu dài. Từ việc chuẩn bị dụng cụ, thiết lập thời gian thực, lập trình chu kỳ bật tắt cho đến việc đấu nối nâng cao với khởi động từ, mỗi bước đều quan trọng để đảm bảo hệ thống tự động hóa của bạn hoạt động chính xác và ổn định. Hãy luôn tuân thủ nguyên tắc an toàn điện và kiểm tra kỹ lưỡng chế độ AUTO sau khi hoàn tất lập trình để bộ hẹn giờ điện tử KG316T-II phát huy tối đa công năng của nó.
