Cách Cài Đặt Công Tắc Hẹn Giờ Kawasan TS17C Chi Tiết và Nâng Cao
Công tắc hẹn giờ kỹ thuật số đã trở thành giải pháp cốt lõi cho việc tối ưu hóa điện năng và tự động hóa hệ thống trong gia đình hoặc doanh nghiệp. Việc nắm vững cách cài đặt công tắc hẹn giờ kawasan là bước đầu tiên để khai thác trọn vẹn tiềm năng của thiết bị này, đặc biệt là với dòng TS17C phổ biến. Bài viết này sẽ cung cấp hướng dẫn lắp đặt và lập trình một cách chi tiết, đảm bảo bạn có thể vận hành thiết bị an toàn và hiệu quả. Chúng tôi sẽ đi sâu vào các bước lập trình thời gian cơ bản, các lưu ý về sơ đồ đấu dây và cách sử dụng khởi động từ để bảo vệ thiết bị. Mục tiêu cuối cùng là giúp bạn thiết lập một hệ thống tự động hóa hoàn hảo, đảm bảo sự chính xác và độ tin cậy.
Tổng Quan Chuyên Sâu về Công Tắc Hẹn Giờ Kawasan TS17C

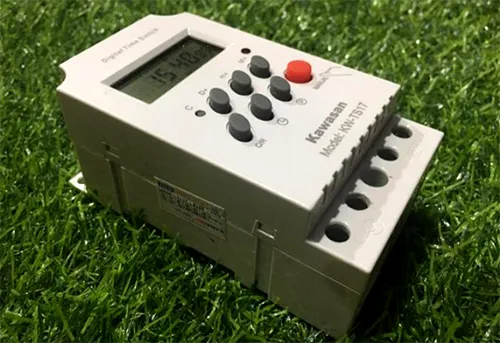

Công tắc hẹn giờ Kawasan TS17C là một thiết bị lập trình thời gian theo chu kỳ ngày/tuần, được thiết kế để tự động bật/tắt các thiết bị điện dựa trên chương trình cài đặt sẵn của người dùng. Hiểu rõ cấu tạo và thông số kỹ thuật là điều kiện tiên quyết trước khi tiến hành cách cài đặt công tắc hẹn giờ kawasan. Thiết bị này thường có khả năng lưu trữ lên đến 18 chương trình ON/OFF độc lập, cung cấp sự linh hoạt cao trong việc quản lý thời gian vận hành.
Cấu Tạo Cơ Bản và Thông Số Kỹ Thuật
TS17C hoạt động dựa trên một bộ vi xử lý và có màn hình LCD hiển thị thời gian thực cùng trạng thái hoạt động. Màn hình này cũng hiển thị các biểu tượng quan trọng như khóa màn hình hay chế độ “Auto”/”Manual”. Bên trong thiết bị được trang bị một pin sạc dự phòng, cho phép duy trì chương trình đã cài đặt và thời gian thực ngay cả khi mất điện lưới. Đây là yếu tố then chốt đảm bảo sự liên tục và chính xác của TS17C trong các ứng dụng quan trọng.
Thông số kỹ thuật điển hình của TS17C thường bao gồm điện áp hoạt động 220V AC, tần số 50/60Hz. Công suất tải tối đa thường giới hạn ở 1000W đối với tải thuần trở, tuy nhiên, để tăng tuổi thọ và độ ổn định, người dùng nên xem xét sử dụng khởi động từ khi tải vượt quá ngưỡng khuyến nghị hoặc khi tải là động cơ cảm ứng.
Nguyên Lý Hoạt Động Chu Kỳ
Công tắc này hoạt động theo chu kỳ tuần hoàn. Nghĩa là, sau khi bạn đã thiết lập một chuỗi các lệnh Bật (ON) và Tắt (OFF) trong một tuần (từ Thứ Hai đến Chủ Nhật), thiết bị sẽ lặp lại chuỗi hoạt động này liên tục trong các tuần tiếp theo. Tính năng này làm cho TS17C trở nên lý tưởng cho các ứng dụng cần sự lặp lại đều đặn như chiếu sáng công cộng hoặc hệ thống bơm tưới tiêu tự động. Chương trình lập trình cho Thứ Hai sẽ tự động được thực thi lại vào Thứ Hai của tuần tiếp theo, cho đến khi người dùng thay đổi hoặc thiết lập lại.
Chuẩn Bị Toàn Diện Trước Khi Lắp Đặt
Việc chuẩn bị kỹ lưỡng là bước không thể thiếu trong cách cài đặt công tắc hẹn giờ kawasan an toàn và hiệu quả. Sự chuẩn bị này không chỉ giới hạn ở việc lập trình, mà còn bao gồm các vấn đề về an toàn điện và tương thích tải.
Đảm Bảo An Toàn Điện Tuyệt Đối
Nguyên tắc hàng đầu khi lắp đặt bất kỳ thiết bị điện nào là phải tắt nguồn điện hoàn toàn. Điều này giúp ngăn ngừa nguy cơ bị sốc điện, chập mạch, và bảo vệ thiết bị khỏi các lỗi chương trình có thể xảy ra do thay đổi điện áp đột ngột. Hãy đảm bảo bạn sử dụng dụng cụ cách điện, và nếu không phải là thợ điện có tay nghề đã qua đào tạo, nên tìm kiếm sự hỗ trợ chuyên nghiệp.
Kiểm Tra Công Suất Tải và Tương Thích
Trước khi đấu nối, hãy xác định chính xác công suất (W) và loại tải (thuần trở hay cảm ứng) của thiết bị mà bạn muốn điều khiển.
- Tải thuần trở (Đèn sợi đốt, lò sưởi): Công suất thực tế có thể gần với giới hạn tối đa của TS17C.
- Tải cảm ứng (Động cơ, bơm nước, đèn huỳnh quang/LED có chấn lưu): Dòng khởi động (Inrush Current) có thể cao gấp nhiều lần dòng điện định mức, gây quá tải nhanh chóng cho tiếp điểm rơ-le bên trong TS17C.
- Giải pháp an toàn: Nếu công suất vượt quá 1000W hoặc là tải cảm ứng, BẮT BUỘC phải dùng thêm khởi động từ (Contactor). Khởi động từ sẽ đóng vai trò là tiếp điểm chịu tải chính, giúp tăng đáng kể tuổi thọ của công tắc hẹn giờ.
Công thức tính toán đơn giản cho việc chọn khởi động từ: Cường độ dòng điện (Ampe) của khởi động từ nên bằng $ frac{text{Công suất}(W)}{220V} times 2 $.
Sơ Đồ Đấu Dây Chính Xác và An Toàn
Việc đấu nối dây điện là phần kỹ thuật quan trọng nhất trong cách cài đặt công tắc hẹn giờ kawasan. Đấu nối sai không chỉ làm thiết bị không hoạt động mà còn gây nguy hiểm về điện.
Đấu Nối Cấp Nguồn và Tải Trực Tiếp
TS17C thường có bốn cực đấu dây: hai cực để cấp nguồn (Input) và hai cực để đấu ra tải (Output).
- Cấp nguồn (Input – L và N): Đấu dây Pha (L) và dây Trung tính (N) của nguồn điện 220V vào hai cực nguồn của công tắc hẹn giờ. Việc cấp nguồn này sẽ kích hoạt thiết bị và sạc pin dự phòng.
- Đấu ra Tải (Output): Đấu dây Pha đi qua tiếp điểm điều khiển của TS17C, sau đó nối với tải (ví dụ: đèn hoặc máy bơm). Dây Trung tính của tải sẽ được đấu thẳng với dây Trung tính N của nguồn điện.
Lưu ý: Tiếp điểm điều khiển bên trong TS17C hoạt động như một công tắc trên dây Pha.
Đấu Nối Thông Qua Khởi Động Từ (Contactor)
Đây là sơ đồ đấu dây nâng cao, cần thiết cho tải lớn, đảm bảo độ bền và an toàn tối đa.
- Cấp nguồn cho TS17C: Đấu trực tiếp nguồn 220V vào công tắc hẹn giờ (giống như mục trên).
- Đấu Dây Điều Khiển: Lấy dây Pha (L) từ cực điều khiển (Output) của TS17C và đấu vào cuộn dây điều khiển (thường là A1) của Khởi động từ. Cực A2 của Khởi động từ sẽ được nối về dây Trung tính (N).
- Cấp Nguồn và Tải cho Khởi động Từ: Cấp nguồn điện chính 220V vào các tiếp điểm lực của Khởi động từ. Sau đó, đấu dây Pha và dây Trung tính từ các tiếp điểm lực này ra tải.
- Mô tả chức năng: Khi TS17C bật (ON), nó cấp điện cho cuộn dây của Khởi động từ. Cuộn dây kích hoạt, hút các tiếp điểm lực và cấp điện cho tải.
Các Bước Chi Tiết Hướng Dẫn Cài Đặt Công Tắc Hẹn Giờ Kawasan
Sau khi lắp đặt an toàn, bước tiếp theo là lập trình cách cài đặt công tắc hẹn giờ kawasan. Quá trình này được chia thành hai phần chính: cài đặt thời gian thực và lập trình chu kỳ Bật/Tắt.
Bước 1: Cài Đặt Thời Gian Thực và Mở Khóa Màn Hình
Để thiết bị hoạt động chính xác, bạn cần cài đặt đúng thời gian hiện tại.
- Mở khóa màn hình: Khi màn hình có biểu tượng Khóa ở góc trái (để tránh thao tác nhầm), bạn cần bấm liên tục nút C/R (hoặc nút R) 5 lần để mở khóa. Biểu tượng khóa sẽ biến mất.
- Thiết lập Ngày (D+): Bấm nút D+ liên tục để chọn đúng Ngày Thứ hiện tại trong tuần theo ký hiệu Tiếng Anh (Mon, Tue, Wed, Thu, Fri, Sat, Sun). Đây là bước cực kỳ quan trọng để căn chỉnh chính xác lịch trình hàng tuần.
- Thiết lập Giờ (H+): Bấm nút H+ liên tục để chọn đúng giờ hiện tại tại thời điểm cài đặt (chế độ 24 giờ).
- Thiết lập Phút (M+): Bấm nút M+ liên tục để chọn đúng phút hiện tại.
Bước 2: Lập Trình Thời Gian Bật/Tắt (Chương Trình ON/OFF)
Thiết bị cho phép bạn lập trình nhiều chu kỳ ON/OFF.
- Truy cập chế độ lập trình: Bấm nút P (Program). Màn hình sẽ hiển thị “1 ON” (Chương trình Bật thứ nhất).
- Cài đặt 1 ON:
- Chọn Ngày (D+): Bấm D+ để chọn các ngày trong tuần mà bạn muốn thiết bị BẬT. Các tùy chọn bao gồm: Cả tuần (Mon Tue Wed Thu Fri Sat Sun), Ngày làm việc (Mon Tue Wed Thu Fri), Cuối tuần (Sat Sun), hoặc các tổ hợp ngày riêng lẻ.
- Chọn Giờ và Phút: Bấm H+ để chọn Giờ và M+ để chọn Phút cần mở thiết bị.
- Cài đặt 1 OFF: Bấm tiếp nút P. Màn hình sẽ chuyển sang “1 OFF” (Chương trình Tắt thứ nhất).
- Chọn Ngày (D+): Lặp lại bước chọn ngày tương ứng. Lưu ý: Thường thì ngày tắt sẽ giống với ngày bật, trừ khi bạn muốn chương trình kéo dài qua nửa đêm (ví dụ: Bật 22:00 Thứ Hai, Tắt 06:00 Thứ Ba).
- Chọn Giờ và Phút: Bấm H+ và M+ để chọn thời gian TẮT.
- Lặp lại: Bấm nút P liên tục để chuyển qua 2 ON, 2 OFF, và tiếp tục cho đến khi cài đặt hết 18 chương trình cần thiết. Nếu không cần chương trình nào, cứ bấm P để bỏ qua.
Bước 3: Đưa Thiết Bị Về Chế Độ Tự Động (Auto)
Sau khi hoàn tất việc lập trình cách cài đặt công tắc hẹn giờ kawasan, bạn phải đưa thiết bị về chế độ tự động để chương trình có hiệu lực.
- Sử dụng nút MANUAL: Bấm nút Manual liên tục. Màn hình sẽ hiển thị các trạng thái: ON, OFF, và AUTO.
- Chuyển về AUTO: Bạn phải bấm nút Manual cho đến khi màn hình hiển thị chữ “Auto”.
- Trạng thái tức thời: Khi ở chế độ Auto, trạng thái hiện tại (ON/OFF) sẽ được hiển thị kèm theo. Ví dụ: “Auto OFF” nghĩa là thiết bị đang tắt và sẽ chờ đến chương trình ON kế tiếp để bật. Ngược lại, “Auto ON” nghĩa là thiết bị đang bật và sẽ chờ đến chương trình OFF kế tiếp để tắt.
Tối Ưu Hóa và Ứng Dụng Nâng Cao
Để tăng cường giá trị và tuổi thọ của thiết bị, người dùng cần áp dụng các kỹ thuật tối ưu hóa và xem xét các ứng dụng nâng cao.
Ứng Dụng Trong Tự Động Hóa Hệ Thống
TS17C không chỉ đơn thuần là công tắc hẹn giờ mà còn là một bộ điều khiển trung tâm đơn giản cho các hệ thống nhỏ.
- Tưới tiêu nông nghiệp: Lập trình nhiều chu kỳ ON/OFF trong ngày với các độ dài khác nhau, giúp tối ưu hóa điện năng và lượng nước tưới, đáp ứng nhu cầu của các loại cây trồng khác nhau.
- Hệ thống an ninh và răn đe: Lập trình bật/tắt đèn trong nhà vào các khung giờ ngẫu nhiên hoặc cố định khi vắng nhà. Việc này tạo cảm giác có người bên trong, góp phần tăng cường an ninh.
- Hệ thống sưởi ấm/làm mát phụ trợ: Tự động hóa các máy sưởi/máy làm mát nhỏ để chạy vào giờ cao điểm hoặc thấp điểm theo nhu cầu thực tế, giảm thiểu lãng phí năng lượng.
Lưu Ý về Tín Hiệu và Sạc Pin
- Đèn đỏ: Đèn đỏ sáng báo hiệu thiết bị đang ở trạng thái ON (có nguồn ra). Nếu pin yếu, cắm thiết bị vào nguồn điện sẽ làm đèn đỏ sáng để báo hiệu đang sạc.
- Hoạt động Tuần hoàn: Luôn nhớ rằng TS17C hoạt động theo chu kỳ ngày/tuần và lặp lại liên tục. Điều này đòi hỏi người dùng phải lập trình cẩn thận để tránh các lệnh mâu thuẫn.
Khắc Phục Sự Cố Thường Gặp
Ngay cả khi bạn đã tuân thủ cách cài đặt công tắc hẹn giờ kawasan một cách chính xác, vẫn có thể xảy ra một số lỗi nhỏ. Việc kiểm tra và xử lý sự cố kịp thời là rất quan trọng.
Thiết Bị Không Bật/Tắt Đúng Giờ
Đây là lỗi phổ biến nhất và thường xuất phát từ việc lập trình sai hoặc xung đột chương trình.
- Kiểm tra chế độ Auto: Đảm bảo thiết bị đã được chuyển về chế độ “Auto”. Nếu là “ON” hoặc “OFF” (chế độ Manual), thiết bị sẽ hoạt động theo trạng thái tức thời cho đến khi bạn chuyển lại.
- Kiểm tra mâu thuẫn chương trình: Rà soát lại tất cả 18 chương trình đã cài đặt. Ví dụ: Nếu chương trình 1 ON được đặt lúc 7:00 và chương trình 2 OFF cũng được đặt lúc 7:00, hệ thống sẽ bị mâu thuẫn. Đảm bảo rằng mỗi lệnh ON phải được theo sau bởi một lệnh OFF và ngược lại, và các khoảng thời gian không chồng chéo nhau một cách vô lý.
- Kiểm tra thời gian thực: Đảm bảo thời gian hiện tại trên màn hình là chính xác (Giờ, Phút và Thứ). Pin yếu có thể khiến đồng hồ chạy sai, dẫn đến lịch trình không chính xác.
Màn Hình Bị Khóa (Biểu tượng Khóa)
Nếu màn hình bị khóa, bạn sẽ không thể thao tác bất kỳ nút nào ngoại trừ nút xem lại chương trình. Cách khắc phục đã được đề cập: bấm nút C/R 5 lần liên tục để mở khóa.
Lỗi Về Điện Áp và Tải
Nếu thiết bị ngắt liên tục hoặc không phản ứng, có thể nó đã bị quá tải hoặc chập mạch.
- Quá tải: Nếu công suất tải vượt quá giới hạn an toàn của thiết bị (1000W) mà không có Khởi động từ, tiếp điểm rơ-le có thể đã bị cháy hoặc dính. Trong trường hợp này, cần ngắt điện và kiểm tra, sau đó lắp đặt thêm Khởi động từ.
- Chập mạch: Nếu có mùi khét hoặc các dấu hiệu chập mạch, phải ngay lập tức tắt nguồn và gọi thợ điện có tay nghề để kiểm tra sơ đồ đấu dây và sửa chữa.
Việc vận hành cách cài đặt công tắc hẹn giờ kawasan TS17C đòi hỏi sự chính xác từ khâu đấu nối an toàn, tính toán tải, cho đến lập trình chi tiết các chu kỳ hoạt động. Bằng cách tuân thủ các bước hướng dẫn toàn diện này, bạn không chỉ đảm bảo được sự ổn định và độ bền của thiết bị mà còn tối ưu hóa hệ thống điện tự động hóa của mình một cách hiệu quả nhất.
