cách cài đặt biến tần delta VFD-B chi tiết cho hiệu suất tối ưu và vận hành ổn định

Trong bối cảnh công nghiệp hiện đại, việc tối ưu hóa hiệu suất và đảm bảo vận hành ổn định cho các hệ thống máy móc là yếu tố then chốt. Biến tần, đặc biệt là dòng Delta VFD-B, đóng vai trò quan trọng trong việc kiểm soát tốc độ và bảo vệ động cơ, từ đó nâng cao năng suất và tiết kiệm năng lượng. Để khai thác tối đa tiềm năng này, việc nắm vững cách cài đặt biến tần delta trở nên cực kỳ cần thiết. Bài viết này sẽ cung cấp hướng dẫn toàn diện, giúp bạn cấu hình biến tần Delta VFD-B một cách chính xác và hiệu quả, đảm bảo tối ưu hóa vận hành cho các ứng dụng đa dạng trong hệ thống tự động hóa công nghiệp. Chúng ta sẽ khám phá từng bước cụ thể để điều khiển tốc độ động cơ một cách linh hoạt, từ những thiết lập cơ bản đến các tính năng nâng cao, giúp doanh nghiệp đạt được hiệu suất hoạt động cao nhất.

Tổng quan về biến tần Delta VFD-B và các chức năng cài đặt cơ bản

Biến tần Delta VFD-B là một trong những dòng biến tần phổ biến, được tin dùng rộng rãi nhờ độ tin cậy và khả năng tùy biến cao. Trước khi đi sâu vào các bước cài đặt cụ thể, việc hiểu rõ cấu trúc và nguyên lý hoạt động của thiết bị này là rất quan trọng. Đây là dòng biến tần đa năng, thích hợp cho nhiều ứng dụng từ máy bơm, quạt đến băng tải và máy công cụ, mang lại giải pháp điều khiển động cơ hiệu quả.

Các chức năng cài đặt cơ bản trên biến tần Delta VFD-B cho phép người dùng thiết lập các thông số vận hành cốt lõi. Việc hiểu rõ từng hàm và cách điều chỉnh chúng sẽ giúp tối ưu hóa hiệu suất làm việc của động cơ. Một quá trình cài đặt chính xác đảm bảo hệ thống hoạt động ổn định và an toàn.

Hướng dẫn chi tiết cài đặt lệnh điều khiển và tần số hoạt động

Việc thiết lập các lệnh điều khiển và tần số hoạt động là bước đầu tiên và cơ bản nhất khi cài đặt biến tần Delta. Người dùng có thể lựa chọn điều khiển qua bàn phím hoặc sử dụng các thiết bị ngoại vi để phù hợp với yêu cầu của từng ứng dụng. Mỗi phương pháp có những ưu điểm riêng về tính linh hoạt và khả năng tích hợp.

Cài đặt điều khiển từ bàn phím

Điều khiển thông qua bàn phím của biến tần Delta VFD-B là phương pháp đơn giản và trực quan, thường được sử dụng cho các ứng dụng không yêu cầu điều khiển từ xa phức tạp hoặc trong quá trình thử nghiệm ban đầu. Phương pháp này cho phép người vận hành dễ dàng điều chỉnh các thông số trực tiếp trên thiết bị. Việc cài đặt này giúp người dùng kiểm soát tức thì trạng thái hoạt động của động cơ.

Để thiết lập lệnh RUN/STOP và điều chỉnh tần số qua bàn phím, bạn cần truy cập các thông số cài đặt cụ thể. Hàm 02.01 được sử dụng để xác định nguồn lệnh chạy/dừng. Khi giá trị này được đặt thành 00, biến tần sẽ nhận lệnh chạy/dừng trực tiếp từ bàn phím điều khiển.

Quá trình đặt lệnh bao gồm việc nhấn phím PROG/DATA để truy cập menu cài đặt. Sau đó, điều hướng đến nhóm thông số 02 và chọn hàm 02.01. Thay đổi giá trị của hàm này về 00 và xác nhận bằng phím PROG/DATA. Tương tự, để thiết lập nguồn tần số từ bàn phím, hàm 02.00 cần được đặt về 00. Khi cài đặt hoàn tất, bạn có thể sử dụng các phím mũi tên lên/xuống để điều chỉnh tần số và phím RUN/STOP để khởi động hoặc dừng động cơ.

Cài đặt điều khiển qua Terminal và biến trở ngoài

Sử dụng terminal và biến trở ngoài để điều khiển biến tần mang lại sự linh hoạt cao hơn, đặc biệt trong các hệ thống tự động hóa. Phương pháp này cho phép tích hợp biến tần vào các mạch điều khiển phức tạp hoặc hệ thống SCADA. Điều khiển qua terminal giúp mở rộng khả năng tùy chỉnh của hệ thống.

Trước tiên, cần kích hoạt chế độ 2 dây chạy thuận nghịch bằng terminal thông qua hàm 02.05. Đặt giá trị hàm này về 00 để biến tần nhận biết tín hiệu điều khiển từ các chân terminal. Sau đó, cấu hình hàm 02.01 thành 01 để biến tần nhận lệnh RUN/STOP từ terminal thay vì bàn phím.

Hàm 02.00 được thiết lập về 01 để biến tần lấy tín hiệu tần số từ ngõ vào analog, thường là từ biến trở ngoài. Việc đấu nối biến trở là rất quan trọng; chân giữa của biến trở nối với AVI (Analog Voltage Input), hai chân còn lại nối với ACM (Analog Common) và +10V. Nếu xoay biến trở lên mà tần số giảm xuống, bạn cần đảo ngược hai chân ngoài của biến trở. Để thực hiện lệnh chạy, nối DCM (Digital Common) với FWD (Forward) để chạy thuận hoặc REV (Reverse) để chạy nghịch, sau đó xoay biến trở để điều chỉnh tần số mong muốn.

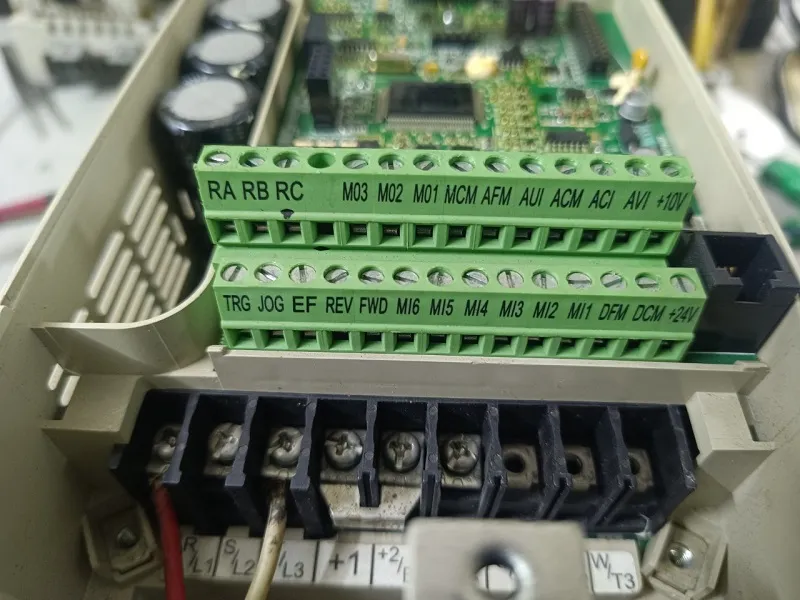

Terminal đấu nối biến tần Delta VFD-B, hướng dẫn cách cài đặt biến tần delta

Kích hoạt chế độ chạy thuận, nghịch

Chế độ chạy thuận, nghịch là một tính năng cơ bản nhưng cực kỳ quan trọng đối với nhiều ứng dụng công nghiệp, ví dụ như băng tải đảo chiều hoặc máy trộn. Biến tần Delta VFD-B được thiết kế sẵn để hỗ trợ tính năng này thông qua các chân FWD và REV. Điều này giúp đơn giản hóa quá trình cài đặt ban đầu.

Mặc định, biến tần Delta VFD-B thường đã cấu hình sẵn chân FWD cho chạy thuận và REV cho chạy nghịch. Do đó, trong hầu hết các trường hợp, người dùng không cần phải thực hiện cài đặt thêm cho các chân này. Tuy nhiên, nếu biến tần chỉ chạy một chiều dù đã đấu nối đúng, cần kiểm tra và cài đặt hàm 02.04.

Để kích hoạt chế độ chạy thuận, nghịch đầy đủ, bạn cần đặt hàm 02.04 về 00. Điều này đảm bảo biến tần nhận biết và thực hiện đúng lệnh điều khiển chiều quay. Khi vận hành, cần lưu ý nguyên tắc an toàn: luôn ngắt lệnh chạy chiều hiện tại và chờ động cơ dừng hẳn trước khi chuyển sang chiều quay ngược lại. Việc này giúp bảo vệ động cơ và hệ thống truyền động khỏi các xung lực đột ngột gây hỏng hóc.

Tối ưu hóa hiệu suất vận hành với các thiết lập nâng cao

Sau khi đã thiết lập các chức năng điều khiển cơ bản, việc điều chỉnh các thông số nâng cao sẽ giúp tối ưu hóa hiệu suất vận hành của hệ thống. Các thiết lập này ảnh hưởng trực tiếp đến khả năng đáp ứng, độ bền và hiệu quả năng lượng của động cơ và biến tần. Hiểu rõ và cấu hình chính xác các thông số này là chìa khóa để đạt được hiệu suất hoạt động cao nhất.

Cấu hình thời gian tăng tốc và giảm tốc

Thời gian tăng tốc (Acceleration Time) và giảm tốc (Deceleration Time) là các thông số quan trọng quyết định cách động cơ phản ứng khi khởi động và dừng. Việc điều chỉnh các giá trị này ảnh hưởng trực tiếp đến sự ổn định cơ học của hệ thống và tuổi thọ của động cơ. Thời gian tăng giảm tốc phù hợp giúp hạn chế dòng khởi động và va đập cơ khí.

Hàm 01.09 trên biến tần Delta VFD-B chịu trách nhiệm điều khiển thời gian tăng tốc. Giá trị này được tính bằng giây để đạt đến tần số tối đa. Tương tự, hàm 01.10 kiểm soát thời gian giảm tốc, tức là thời gian động cơ cần để dừng hẳn từ tần số tối đa. Cài đặt các giá trị này quá ngắn có thể gây ra quá dòng hoặc quá áp. Ngược lại, cài đặt quá dài có thể ảnh hưởng đến năng suất.

Để cài đặt, bạn truy cập vào nhóm thông số 01 bằng phím PROG/DATA. Sau đó, điều hướng đến hàm 01.09 hoặc 01.10. Thay đổi giá trị phù hợp với yêu cầu ứng dụng của bạn và xác nhận. Việc lựa chọn thời gian tăng/giảm tốc lý tưởng cần căn cứ vào tải động cơ, quán tính của hệ thống và các yêu cầu về sản xuất.

Lựa chọn chế độ dừng động cơ phù hợp

Chế độ dừng động cơ có ảnh hưởng lớn đến quá trình vận hành an toàn và hiệu quả của máy móc. Biến tần Delta VFD-B cung cấp hai tùy chọn chính cho chế độ dừng thông qua hàm 02.02. Lựa chọn đúng chế độ dừng sẽ giúp bảo vệ động cơ và thiết bị cơ khí.

Khi hàm 02.02 được đặt là 00, động cơ sẽ dừng theo thời gian giảm tốc đã được cài đặt trong hàm 01.10. Đây là chế độ dừng thông thường, kiểm soát, giúp động cơ dừng một cách nhẹ nhàng, tránh các va đập cơ học. Chế độ này thường được ưu tiên trong hầu hết các ứng dụng yêu cầu dừng có kiểm soát.

Ngược lại, nếu hàm 02.02 được đặt là 01, biến tần sẽ kích hoạt chế độ dừng tự do (Coast to Stop). Trong chế độ này, biến tần ngắt hoàn toàn nguồn điện cung cấp cho động cơ, cho phép động cơ dừng lại do quán tính mà không có sự kiểm soát về thời gian. Chế độ dừng tự do thích hợp cho các ứng dụng không yêu cầu dừng nhanh hoặc dừng chính xác. Cần lưu ý rằng việc dừng tự do có thể kéo dài nếu tải có quán tính lớn.

Thiết lập loại điều khiển động cơ và tần số tối đa

Việc chọn đúng loại điều khiển động cơ là yếu tố quan trọng để đạt được hiệu suất tối ưu và độ chính xác cao nhất cho ứng dụng của bạn. Biến tần Delta VFD-B cung cấp nhiều chế độ điều khiển thông qua hàm 00.09. Mỗi chế độ được thiết kế cho các yêu cầu vận hành khác nhau.

Hàm 00.09 có các tùy chọn như: 00 (Điều khiển V/F – Voltage/Frequency), 01 (Điều khiển V/F + Encoder), 02 (Điều khiển Vector), 03 (Điều khiển Vector + Encoder). Điều khiển V/F phù hợp cho các ứng dụng tải nhẹ, đơn giản. Điều khiển Vector mang lại mô-men xoắn cao hơn ở tốc độ thấp và độ chính xác tốc độ tốt hơn. Việc thêm Encoder sẽ cung cấp phản hồi vị trí, tăng cường độ chính xác cho các ứng dụng yêu cầu cao.

Bên cạnh đó, việc cài đặt tần số tối đa (MAX Frequency) thông qua hàm 01.00 là rất quan trọng để giới hạn tốc độ quay của động cơ. Tần số này phải phù hợp với định mức của động cơ và yêu cầu của ứng dụng. Cài đặt tần số quá cao có thể gây hư hại động cơ hoặc thiết bị cơ khí. Để điều chỉnh, bạn truy cập hàm 01.00 và đặt giá trị tần số mong muốn. Việc này đảm bảo động cơ hoạt động trong giới hạn an toàn và hiệu quả.

Quản lý hệ thống làm mát biến tần

Hệ thống làm mát đóng vai trò thiết yếu trong việc duy trì tuổi thọ và hiệu suất của biến tần. Biến tần Delta VFD-B được trang bị quạt làm mát, và cách hoạt động của quạt có thể được cấu hình thông qua hàm 03.12. Việc cài đặt phù hợp giúp biến tần hoạt động ổn định trong môi trường làm việc.

Hàm 03.12 cung cấp bốn tùy chọn chính:

• 00: Quạt luôn chạy. Chế độ này đảm bảo làm mát liên tục, phù hợp cho môi trường nhiệt độ cao hoặc tải nặng.
• 01: Quạt chạy khi biến tần hoạt động và dừng sau 1 phút khi biến tần dừng. Chế độ này tiết kiệm năng lượng hơn một chút.
• 02: Quạt chạy khi biến tần hoạt động và dừng ngay lập tức khi biến tần dừng. Đây là chế độ tiết kiệm năng lượng nhất, nhưng có thể không đủ làm mát trong một số trường hợp.
• 03: Quạt chạy phụ thuộc nhiệt độ biến tần. Quạt sẽ tự động bật/tắt dựa trên cảm biến nhiệt độ bên trong biến tần, đây là lựa chọn tối ưu giữa hiệu quả làm mát và tiết kiệm năng lượng.

Việc lựa chọn chế độ điều khiển quạt cần xem xét nhiệt độ môi trường, tải làm việc của biến tần và yêu cầu về tiếng ồn. Cài đặt chính xác hàm này giúp bảo vệ các linh kiện điện tử bên trong biến tần khỏi quá nhiệt, kéo dài tuổi thọ thiết bị.

Cài đặt thông số động cơ và các tính năng đặc biệt khác

Để biến tần Delta VFD-B hoạt động chính xác và hiệu quả nhất, việc nhập đúng các thông số của động cơ là điều không thể thiếu. Những thông số này cho phép biến tần tính toán và điều khiển động cơ một cách tối ưu, phù hợp với đặc tính riêng của từng loại động cơ. Đây là một bước quan trọng trong quy trình cách cài đặt biến tần delta hoàn chỉnh.

Hiệu chỉnh thông số định mức của động cơ

Việc cài đặt chính xác các thông số định mức của động cơ vào biến tần là cực kỳ quan trọng để đảm bảo hoạt động an toàn và hiệu quả. Các thông số này thường được ghi trên nhãn động cơ và bao gồm dòng định mức, dòng không tải, cùng với số cực của động cơ. Sự không chính xác có thể dẫn đến hiệu suất kém hoặc hỏng hóc thiết bị.

Dòng định mức động cơ (Hàm 07.00) cần được cài đặt dựa trên thông số ghi trên vỏ động cơ. Một cách tính phổ biến là lấy dòng định mức động cơ chia cho dòng đầu vào AC (thông số 00.01) rồi nhân với 100%. Giá trị này thường nằm trong khoảng 30-120%. Dòng không tải động cơ (Hàm 07.01) thường được cài đặt bằng một nửa dòng định mức, với dải giá trị từ 1-90%. Giá trị này giúp biến tần hiểu được đặc tính của động cơ khi không tải.

Số cực động cơ (Hàm 07.04) cũng cần được nhập chính xác, thường là 2, 4, 6, hoặc 8 cực. Thông số này ảnh hưởng trực tiếp đến tính toán tốc độ đồng bộ và tần số đầu ra của biến tần. Để cài đặt các thông số này, bạn truy cập vào nhóm hàm 07, điều hướng đến hàm tương ứng (07.00, 07.01, 07.04), thay đổi giá trị và xác nhận.

Thiết lập và vận hành chế độ chạy cấp tốc độ

Chế độ chạy cấp tốc độ (Multi-Step Speed) cho phép biến tần hoạt động ở nhiều tốc độ cài đặt trước, được kích hoạt thông qua các tín hiệu số từ terminal. Tính năng này rất hữu ích cho các ứng dụng cần chuyển đổi tốc độ nhanh chóng và định kỳ, chẳng hạn như máy se sợi hoặc máy trộn nhiều cấp. Nó giúp tối ưu hóa quy trình sản xuất một cách linh hoạt.

Để sử dụng chế độ này, trước tiên cần cài đặt các hàm tương tự như chế độ điều khiển RUN/STOP bằng terminal và lấy tần số bằng biến trở. Sau đó, cấu hình các chân điều khiển cấp tốc độ (thường là MI1, MI2, MI3, MI4) thông qua các hàm 04.04 đến 04.07, gán các giá trị tương ứng từ 01 đến 04. Các giá trị này đại diện cho các bit điều khiển cấp tốc độ.

Tiếp theo, bạn sẽ cài đặt tần số cụ thể cho từng cấp tốc độ từ 1 đến 15 thông qua các hàm 05.00 đến 05.14. Mỗi hàm này sẽ chứa giá trị tần số mong muốn cho từng cấp. Việc kích hoạt cấp tốc độ được thực hiện bằng cách nối chân DCM với các chân MI tương ứng, tạo thành tổ hợp nhị phân. Ví dụ, nối DCM với MI1 sẽ kích hoạt cấp tốc độ 1, nối DCM với MI2 sẽ kích hoạt cấp tốc độ 2, và nối DCM với cả MI1 và MI2 sẽ kích hoạt cấp tốc độ 3.

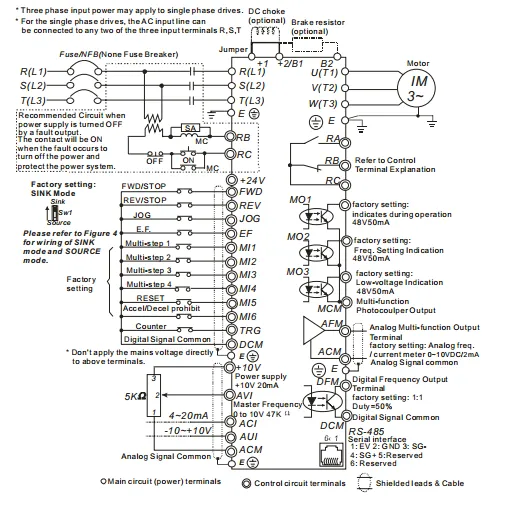

Sơ đồ đấu dây biến trở và terminal cho biến tần Delta VFD-B trong hướng dẫn cách cài đặt biến tần delta

Cấu hình hiển thị thông số trên màn hình biến tần

Màn hình hiển thị của biến tần là công cụ quan trọng để giám sát trạng thái hoạt động và các thông số vận hành của hệ thống. Biến tần Delta VFD-B cho phép người dùng tùy chỉnh thông số hiển thị chính thông qua hàm 00.03. Điều này giúp người vận hành dễ dàng theo dõi các thông số quan trọng nhất.

Hàm 00.03 cung cấp nhiều tùy chọn hiển thị:

• 00: Hiển thị tần số cài đặt (set frequency).
• 01: Hiển thị tần số đầu ra (output frequency).
• 03: Hiển thị thông số được cấu hình trong hàm 00.04.
• 04: Hiển thị chiều quay biến tần, cho phép thay đổi chiều quay bằng phím lên/xuống.

Để cài đặt, bạn truy cập hàm 00.03, chọn giá trị hiển thị mong muốn và xác nhận. Ngoài ra, hàm 00.04 là nơi bạn có thể cấu hình thông số thứ cấp để hiển thị khi chọn tùy chọn 03 trong hàm 00.03. Các tùy chọn của hàm 00.04 rất đa dạng, bao gồm:

• 00: Hiển thị dòng đầu ra (A).
• 01: Hiển thị giá trị bộ đếm (C).
• 03: Hiển thị điện áp DC đầu ra.
• 04: Hiển thị điện áp đầu ra.
• 05: Hiển thị góc hệ số công suất đầu ra.
• 06: Hiển thị công suất đầu ra.
• 07: Hiển thị tốc độ động cơ.
• 08: Hiển thị giá trị ước tính của mô-men xoắn liên quan đến dòng điện.
• 09: Hiển thị số PG/10ms.
• 10: Hiển thị giá trị tín hiệu phản hồi tương tự (b)(%).
• 14: Hiển thị nhiệt độ tản nhiệt.

Sau khi hoàn tất cài đặt hiển thị, bạn nên tắt nguồn biến tần và bật lại để các thay đổi có hiệu lực. Việc này đảm bảo biến tần nhận diện đúng cấu hình mới.

Khôi phục cài đặt gốc và kiểm tra hệ thống

Trong một số trường hợp, người dùng có thể cần khôi phục biến tần về cài đặt mặc định của nhà sản xuất. Điều này thường được thực hiện khi có lỗi cài đặt, cần thiết lập lại từ đầu, hoặc khi chuyển giao biến tần cho ứng dụng mới. Quá trình này giúp loại bỏ mọi cấu hình sai sót trước đó.

Hàm 00.02 chịu trách nhiệm cho việc reset biến tần. Biến tần Delta VFD-B cung cấp hai tùy chọn reset chính:

• 09: Reset về mặc định với tần số cơ sở là 50 Hz, phù hợp với tiêu chuẩn điện lưới tại Việt Nam và nhiều quốc gia châu Á, châu Âu.
• 10: Reset về mặc định với tần số cơ sở là 60 Hz, thường áp dụng cho các khu vực sử dụng tiêu chuẩn điện áp và tần số của Bắc Mỹ.

Để thực hiện reset, bạn truy cập hàm 00.02, chọn giá trị 09 hoặc 10 tùy theo khu vực và xác nhận. Sau khi reset, tất cả các thông số sẽ trở về giá trị ban đầu, giúp bạn bắt đầu quá trình cài đặt lại từ đầu một cách dễ dàng. Việc kiểm tra hệ thống sau khi reset và cài đặt lại là vô cùng quan trọng để đảm bảo mọi thứ hoạt động đúng như mong đợi.

Kết luận

Việc thành thạo cách cài đặt biến tần delta VFD-B không chỉ nâng cao hiệu suất vận hành mà còn kéo dài tuổi thọ của thiết bị và tối ưu hóa chi phí sản xuất. Từ việc thiết lập các lệnh điều khiển cơ bản bằng bàn phím hay terminal, đến cấu hình các thông số nâng cao như thời gian tăng giảm tốc và chế độ điều khiển động cơ, mỗi bước đều đóng góp vào sự ổn định và hiệu quả của hệ thống. Hy vọng rằng, với hướng dẫn chi tiết này, bạn sẽ tự tin hơn trong việc triển khai và quản lý biến tần Delta VFD-B, từ đó thúc đẩy sự phát triển bền vững cho hoạt động công nghiệp của mình.

Ngày Cập Nhật Tháng 12 15, 2025 by Vinh Vê Vê
